六类4对双屏蔽双绞线
-
额定温度：70°C
-
参考标准：UL Subject 444, EIA/TIA 568B.2-10 & ISO/IEC 11801, IEC 61156
-
导体：固态纯铜
-
彩色PE绝缘层
-
撕裂线
-
PVC或LSZH外层护套
-
包装：轴
适用范围
-
100 Base-T4
-
100Base-TX
-
100VG-AnyLAN
-
1000Base-T
-
1000Base-TX
-
155Mbps ATM
-
622Mbps ATM

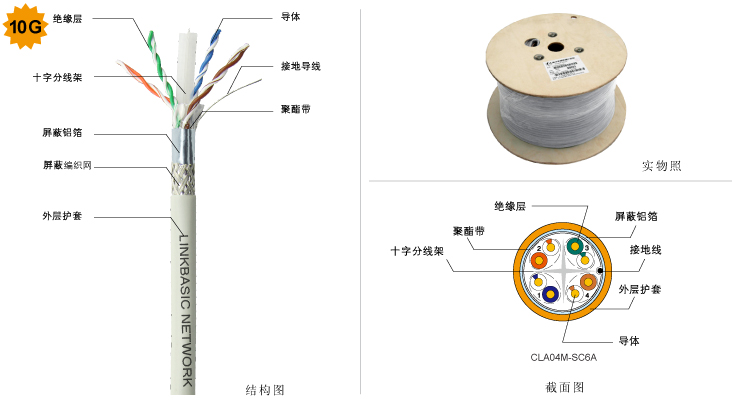

产品结构
|
结构 |
结构 |
SFTP |
|
对数 |
4对 |
|
AWG |
23AWG |
|
导体直径 |
0.575 |
|
单股/多股 纯铜/镀锡 |
单股 固态纯铜 |
|
绝缘层 |
绝缘材料 |
HDPE |
|
绝缘外径（mm） |
1.15 |
|
线对色谱 |
蓝白/蓝 橙白/橙 绿白/绿 棕白/棕 |
|
十字架 |
有 |
|
屏蔽层 |
特殊屏蔽材料 |
无 |
|
屏蔽材料 |
有（屏蔽铝箔） |
|
接地线 |
有（镀锡铜丝） |
|
外层保护 |
外护套材料 |
PVC或（LSZH） |
|
外护套撕裂线 |
根据客户要求 |
|
总线径 |
7.2±0.3 |
电气特性
|
工作电容 @ kHz |
≤5.6 皮法/百米 |
|
线对对地电容不平衡 |
≤330皮法/百米 |
|
额定传播速率 |
65% |
|
线对时延差 (ns/100米) |
45ns/100米 |
|
最大导体直流电阻 @ 20 Deg. C |
7.02Ω /100米 (23AWG) |
|
线对直流不平衡电阻 @ 20 Deg. C |
≤2% |
|
绝缘电阻最小值(MΩ/KM) |
5000 |
机械特性
|
工作温度 |
-20~70℃ |
|
最大承受力 |
110牛顿 |
|
拉力 最小弯曲半径 |
8 x O.D. |
|
阻燃等级 |
普通 |
|
型号 |
名称 |
线规 |
标准颜色 |
包装形式 |
长度 |
木盘长度 |
重量 |
|
CLA04-SFC6 |
六类4对双屏蔽双绞线 |
23AWG |
RAL7035 |
轴 |
305m(100ft) |
Φ32cm × H27cm |
22.10KG |
