六类屏蔽双绞线

  • 产品描述
  • 技术特性
  • 订货信息
  • 规格书

产品描述:
额定温度:-20℃to60℃
满足标准及规范:ISO/IEC118001,TIA/EIA 568B.2和EN50173标准。

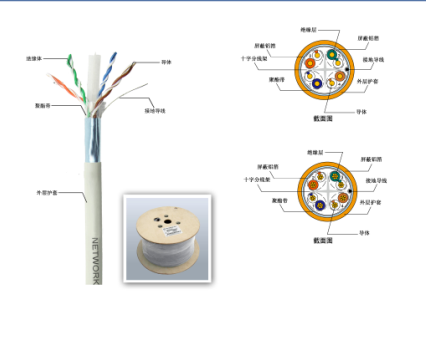

导体:固态纯铜
撕裂线
铝箔和接地线
外包PE护套
十字分线架
外包PE护套
包装:轴

适用范围:
100BASE-T、快速以太网、155MB/s ATM、1000BASE-T、Gigabit-Ethernet

电气特性                               物理特性
直流电阻 <17.0Ω/100m
直流电阻不平衡性 2%
互电容 5.6Nf/100m
电容不平衡性 < 330Nf/100m
特性阻抗 1-100mhz:100+15%
100-150mhz:100+22%
150-350mhz:100+22%
NVP 80%
横向转换损耗 40-10log(f)dB
时延偏差 <20ns



外护套材料 LSZH
最大拉力 110N
最小弯曲半径 50mm
安装温度 0 to 60℃
储存温度 -20 to 75℃
使用温度 -20 to 60℃








频率
(MHZ)
插入损耗
(dB)
NEXT
(dB)
PS NEXT
(dB)
ACR
(dB)
PSACR
(dB)
ACR-F
(dB)
PS ACR-F
(dB)
回波损耗
(dB)
传输时延
(ns)
1.0 1.9 90.5 89.3 88.3 95.3 80.0 81.0 30 592
4.0 3.4 87.4 84.3 85.3 95.0 75.8 72.8 22.0 570.0
10.0 5.0 82.1 75.3 82.3 93.0 63.8 60.8 25.0 552.0
16.0 6.4 78.9 70.8 71.5 91.0 57.7 54.7 26.5 546.7
20.0 7.9 75.5 69.3 65.5 88.0 55.8 52.8 27.0 545.4
31.25 8.8 70.7 64.8 63.3 86.0 49.8 46.8 27.0 542.1
62.50 9.8 66.9 63.3 56.3 86.0 47.8 44.8 26.3 541.2
100.0 12.1 64.9 61.9 53.9 82.0 45.9 42.9 25.6 540.4
200.0 20.2 59.4 57.4 51.2 75.0 39.9 36.9 23.5 538.6
250.0 28.6 55.3 54.3 42.0 69.0 35.8 32.8 22.1 537.6
300.0 30.2 50.8 49.8 34.5 62.0 29.8 26.8 20.0 536.6
350.0 36.1 46.5 44.3 20.8 58.0 27.8 24.8 19.3 536.3
