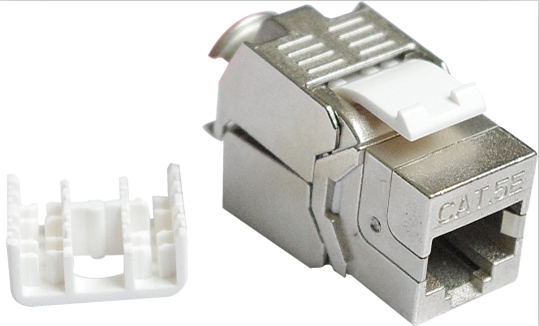

Dagon超五类屏蔽模块是根据Dagon超五类屏蔽产品方案的需要开发的关键性终端连接器件，与Dagon超五类屏蔽电缆和跳线配合使用可以达到极佳的传输性能，专业高传输效率电路设计确保了其优越的性能，有效减小信号衰减和插入损耗，满足并超过ISO/IEC11801标准，同时支持T568A和T568B两种端接要求。新的设计理念增添了更多的灵活性，可免工具手工安装，操作极其简便。
| 应用特性： | 155Mbps TM | 物理特性： | 材料：阻燃PVC塑料 | |||
| 622Mbps TM | 工作温度：-20℃-60℃ | |||||
| 100 ABSE-TX the Emet | 兼容性：22AWG-24AWG | |||||
| 1000 ABSE-TX igabit | 插拔次数：≥1500次 | |||||
| Ethemet | ||||||
| 电气特性： | 最小绝缘阻抗：500M？ | 结构特性： | 屏蔽层：同镍合金 | |||
| 额定电流：1.5A | IDC簧片：50μm镀金 | |||||
| 接点电阻：20M？ | 卡线端子：45°斜角卡线 | |||||
| FREQ 频率 （MHZ) | IL 插入损耗 (dB/100m) | NEXT 近端串线 （dB/100m) | RL 回波损耗 (dB) | FEXT 远端串扰 (dB/100m) |
| 1 | 0.10 | 86 | 81 | 53 |
| 4 | 0.10 | 76 | 72 | 51 |
| 8 | 0.10 | 69 | 66 | 47 |
| 10 | 0.10 | 67 | 65 | 45 |
| 16 | 0.20 | 63 | 61 | 41 |
| 20 | 0.20 | 61 | 59 | 39 |
| 25 | 0.20 | 59 | 57 | 38 |
| 31.25 | 0.20 | 57 | 55 | 36 |
| 62.5 | 0.30 | 51 | 49 | 30 |
| 100 | 0.40 | 48 | 45 | 27 |
| 产品型号 | 说明 | 小包装 | 大包装 | 单位 |
| 21208F | 超5类 屏蔽RJ45 模块白色 | 1EA/BAG | 25BAG/BOX | EA |
| 21208F-BU | 超5类 屏蔽RJ45 模块蓝色 | 1EA/BAG | 25BAG/BOX | EA |
| 21208F-BL | 超5类 屏蔽RJ45 模块黑色 | 1EA/BAG | 25BAG/BOX | EA |
| 21208F-YL | 超5类 屏蔽RJ45 模块黄色 | 1EA/BAG | 25BAG/BOX | EA |
| 21208F-GR | 超5类 屏蔽RJ45 模块绿色 | 1EA/BAG | 25BAG/BOX | EA |
| 21208F-RD | 超5类 屏蔽RJ45 模块红色 | 1EA/BAG | 25BAG/BOX | EA |
