作为信息机房管理线缆的核心设备，Dagon6A类屏蔽配线架在整个配线系统中起着举足轻重的作用，在配线间起着承上启下的作用，其桥梁作用不仅体现在线缆管理上，另一方面还要确保信号不会在这一关键点脱链。所以，布线系统对这一环节的灵活性和保真性要求极其的高。Dagon6A类屏蔽配线架采用模块化结构，安装方便，便于端接和维护，同时配以Dagon6A类屏蔽模块，实现线路的紧凑性与条理性，保证信号传输的可靠性。性能超过TIA/EIA-568B的标准，完全满足ISO/IEC 11801性能要求，其独特的屏蔽结构有效防止信号外泄和外部杂音的干扰。
机房、数据中心快捷管理
物理特性： 操作温度：-20℃-60℃
| 应用特性： | 155Mbps TM | 物理特性： | 材料：阻燃PVC塑料 | |||
| 622Mbps TM | 工作温度：-20℃-60℃ | |||||
| 100 ABSE-TX the Emet | 兼容性：22AWG-24AWG | |||||
| 1000 ABSE-TX igabit | 插拔次数：≥1500次 | |||||
| Ethemet | ||||||
| 电气特性： | 最小绝缘阻抗：500M | 结构特性： | IDC簧片：50μm镀金 | |||
| 额定电流：1.5A | 卡线端子：45°斜角卡线 | |||||
| 接点电阻：20M | ||||||
| 测试数据： | ||||
| FREQ 频率 （MHZ) | IL 插入损耗 (dB/100m) | NEXT 近端串线 （dB/100m) | RL 回波损耗 (dB) | FEXT 远端串扰 (dB/100m) |
| 1 | 0.10 | 86 | 81 | 53 |
| 4 | 0.10 | 76 | 72 | 51 |
| 8 | 0.10 | 69 | 66 | 47 |
| 10 | 0.10 | 67 | 65 | 45 |
| 16 | 0.20 | 63 | 61 | 41 |
| 20 | 0.20 | 61 | 59 | 39 |
| 25 | 0.20 | 59 | 57 | 38 |
| 31.25 | 0.20 | 57 | 55 | 36 |
| 62.5 | 0.30 | 51 | 49 | 30 |
| 100 | 0.40 | 48 | 45 | 27 |
| 产品型号 | 说明 | 小包装 | 大包装 | 单位 |

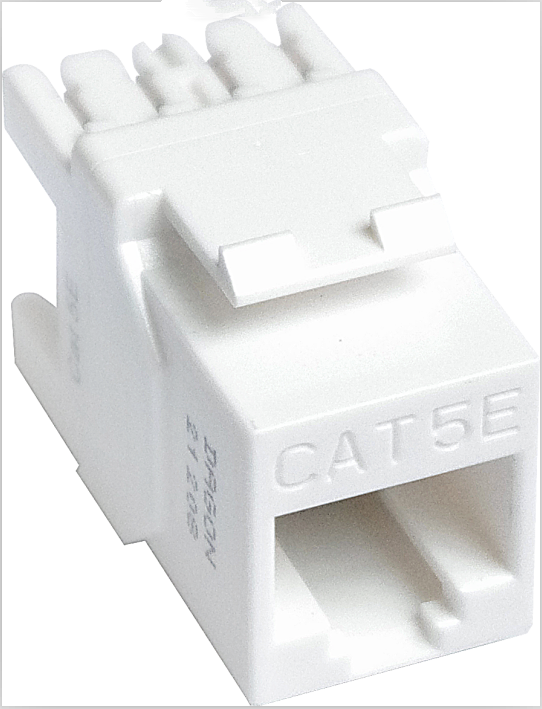

| 21208 | 超5类非屏蔽RJ45 模块白色 | 1EA/BAG | 25BAG/BOX | EA |
| 21208-BU | 超5类非屏蔽RJ45 模块蓝色 | 1EA/BAG | 25BAG/BOX | EA |
| 21208-BL | 超5类非屏蔽RJ45 模块黑色 | 1EA/BAG | 25BAG/BOX | EA |
| 21208-YL | 超5类非屏蔽RJ45 模块黄色 | 1EA/BAG | 25BAG/BOX | EA |
| 21208-GR | 超5类非屏蔽RJ45 模块绿色 | 1EA/BAG | 25BAG/BOX | EA |
| 21208-RD | 超5类非屏蔽RJ45 模块红色 | 1EA/BAG | 25BAG/BOX | EA |
泛赛科技
