泛赛科技电气特性
| 工作电容 @ kHz | ≤5.6 皮法/百米 |
| 线对对地电容不平衡 | ≤330皮法/百米 |
| 额定传播速率 | 65% |
| 线对时延差 (ns/100米) | 45ns/100米 |
| 最大导体直流电阻 @ 20 Deg. C | 7.02Ω /100米 (23AWG) |
| 线对直流不平衡电阻 @ 20 Deg. C | ≤2% |
| 绝缘电阻最小值(MΩ/KM) | 5000 |
机械特性
| 工作温度 | -20~70℃ |
| 最大承受力 | 110牛顿 |
| 拉力 最小弯曲半径 | 8 x O.D. |
| 阻燃等级 | 普通 |
|

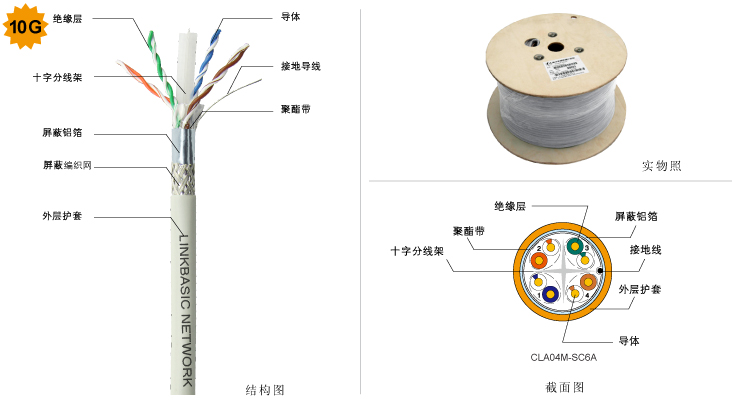

结构
|
结构
|
SFTP
|
|
对数
|
4对
|
|
|
AWG
|
23AWG
|
|
|
导体直径
|
0.585
|
|
|
单股/多股 纯铜/镀锡
|
单股 固态纯铜
|
|
|
绝缘层
|
绝缘材料
|
HDPE
|
|
绝缘外径（mm）
|
1.15
|
|
|
线对色谱
|
蓝白/蓝 橙白/橙 绿白/绿 棕白/棕
|
|
|
十字架
|
有
|
|
|
屏蔽层
|
特殊屏蔽材料
|
无
|
|
屏蔽材料
|
有（屏蔽铝箔）
|
|
|
接地线
|
有（镀锡铜丝）
|
|
|
外层保护
|
外护套材料
|
PVC或（LSZH）
|
|
外护套撕裂线
|
根据客户要求
|
|
|
总线径
|
7.2±0.3
|
电气特性
| 工作电容 @ kHz | ≤5.6 皮法/百米 |
| 线对对地电容不平衡 | ≤330皮法/百米 |
| 额定传播速率 | 65% |
| 线对时延差 (ns/100米) | 45ns/100米 |
| 最大导体直流电阻 @ 20 Deg. C | 7.02Ω /100米 (23AWG) |
| 线对直流不平衡电阻 @ 20 Deg. C | ≤2% |
| 绝缘电阻最小值(MΩ/KM) | 5000 |
| 工作温度 | -20~70℃ |
| 最大承受力 | 110牛顿 |
| 拉力 最小弯曲半径 | 8 x O.D. |
| 阻燃等级 | 普通 |
| 型号 | 名称 | 线规 | 标准颜色 | 包装形式 | 长度 | 木盘长度 | 重量 |
| CLA04-SFC6A | 超六类4对双屏蔽双绞线 | 23AWG | RAL7035 | 轴 | 305m(100ft) | Φ32cm × H27cm | 23.85KG |
