适用范围
-
100 Base-T4
-
100Base-TX
-
100VG-AnyLAN
-
1000Base-T
-
1000Base-TX
-
155Mbps ATM
-
622Mbps ATM

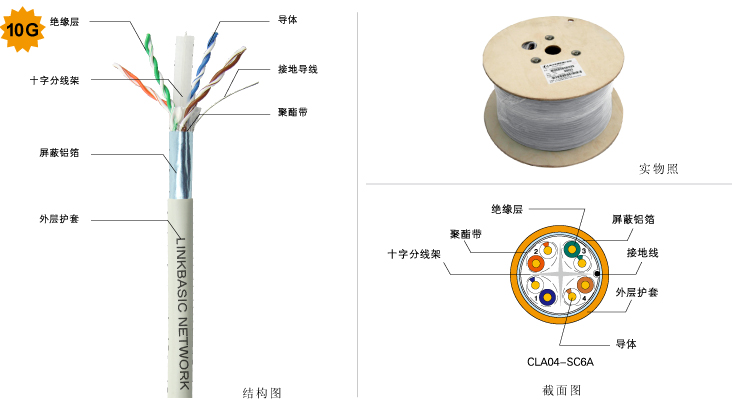

产品结构
结构
|
结构
|
FTP
|
对数
|
4对
|
AWG
|
23AWG
|
导体直径
|
0.575
|
单股/多股 纯铜/镀锡
|
单股 固态纯铜
|
绝缘层
|
绝缘材料
|
HDPE
|
绝缘外径(mm)
|
1.10
|
线对色谱
|
蓝白/蓝 橙白/橙 绿白/绿 棕白/棕
|
十字架
|
有
|
屏蔽层
|
特殊屏蔽材料
|
无
|
屏蔽材料
|
有(屏蔽铝箔)
|
接地线
|
有(镀锡铜丝)
|
外层保护
|
外护套材料
|
PVC或(LSZH)
|
外护套撕裂线
|
根据客户要求
|
总线径
|
7.0±0.3
|
电气特性
工作电容 @ kHz |
≤5.6 皮法/百米 |
线对对地电容不平衡 |
≤330皮法/百米 |
额定传播速率 |
65% |
线对时延差 (ns/100米) |
45ns/100米 |
最大导体直流电阻 @ 20 Deg. C |
7.02Ω /100米 (23AWG) |
线对直流不平衡电阻 @ 20 Deg. C |
≤2% |
绝缘电阻最小值(MΩ/KM) |
5000 |
机械特性
工作温度 |
-20~70℃ |
最大承受力 |
110牛顿 |
拉力 最小弯曲半径 |
8 x O.D. |
阻燃等级 |
普通 |
型号 |
名称 |
线规 |
标准颜色 |
包装形式 |
长度 |
木盘长度 |
重量 |
CLA04-SC6A |
超六类4对屏蔽双绞线 |
23AWG |
RAL7035 |
轴 |
305m(100ft) |
Φ38cm × H27cm |
19.70KG |
CLA04-SC6A-CMR |
超六类4对屏蔽双绞线(CMR) |
23AWG |
RAL7035 |
轴 |
305m(100ft) |
Φ32cm × H27cm |
19.70KG |
CLA04-SC6A-LSZH |
超六类4对屏蔽双绞线(低烟无卤) |
23AWG |
RAL7035 |
轴 |
305m(100ft) |
Φ32cm × H27cm |
18.90KG |
