超五类4对非屏蔽室外防紫外线
-
额定温度:70°C
-
参考标准:UL Subject 444, EIA/TIA 568B.2-1 & ISO/IEC 11801
-
导体:固态纯铜
-
彩色PE绝缘层
-
撕裂线
-
PVC或LSZH外层护套
-
包装:纸箱
适用范围
-
100 Base-T4
-
100Base-TX
-
100VG-AnyLAN
-
155Mbps ATM
-
622Mbps ATM

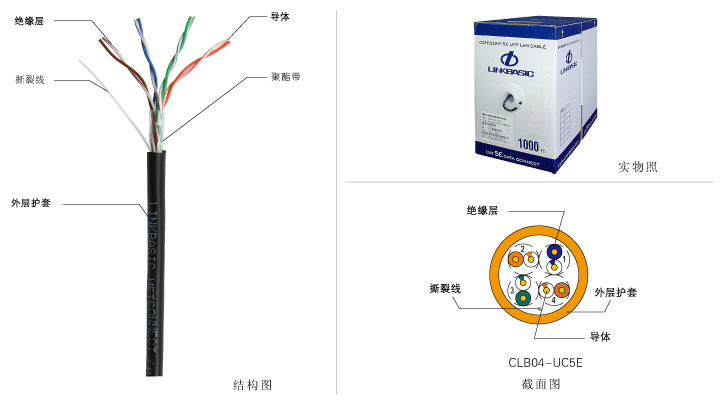

产品结构
结构 |
结构 |
UTP |
对数 |
4对 |
AWG |
24AWG |
导体直径 |
0.50 |
单股/多股 纯铜/镀锡 |
单股 固态纯铜 |
绝缘层 |
绝缘材料 |
HDPE |
绝缘外径(mm) |
0.88 |
线对色谱 |
蓝白/蓝 橙白/橙 绿白/绿 棕白/棕 |
十字架 |
无 |
屏蔽层 |
特殊屏蔽材料 |
无 |
屏蔽材料 |
无 |
接地线 |
无 |
外层保护 |
外护套材料 |
PVC或(LSZH) |
外护套撕裂线 |
有 |
总线径 |
|
电气特性
工作电容 @ kHz |
≤5.6 皮法/百米 |
线对对地电容不平衡 |
≤330皮法/百米 |
额定传播速率 |
65% |
线对时延差 (ns/100米) |
45ns/100米 |
最大导体直流电阻 @ 20 Deg. C |
9.38Ω /100米 (24AWG) |
线对直流不平衡电阻 @ 20 Deg. C |
≤2% |
绝缘电阻最小值(MΩ/KM) |
5000 |
机械特性
工作温度 |
-20~70℃ |
最大承受力 |
110牛顿 |
拉力 最小弯曲半径 |
8 x O.D. |
阻燃等级 |
普通 |
型号 |
名称 |
线规 |
标准颜色 |
包装形式 |
长度 |
外箱尺寸(L×W×H) |
重量 |
CLB04-UC5E |
超五类4对非屏蔽室外防紫外线双绞线 |
24AWG |
RAL9005 |
箱 |
305m(100ft) |
53cm× 31cm × 23cm |
9.60KG |
